ATX 파워 개조-DC2DC 만들기(4)

ATX 파워의 교류 입력 부분을 제거하였으니, 이를 대신하여 DC 12V를 입력해야 한다.

단순히 DC12V를 입력해서는 스위칭 회로를 구동할 수 없다.

스위칭 회로를 구동하기 위해서는 어떤 형태로든지 펄스 형식으로 전류를 공급해 주어야 한다.

이를 위해서 DC12V를 펄스로 공급해 주는 제어 회로가 필요하다.

이 제어 회로는 다음에 개조하는 ATX 파워의 TL494와 연결하여

DC12V를 펄스화하여 스위칭 회로들 동작시킨다.



제어 모듈 만드는데 필요한 전자 부품 목록입니다.

이 목록은 자주 언급하는 http://www.pc4car.com에서 아직도님께서 제시한 것입니다.

이색으로 쓴 글은 제가 추가한 부분으로 부연 설명과 2005년 8월 17일 현재 국내의 유명한 온라인 부품업체에서 조사한 부품 가격입니다.

1. BC337 * 2 , BC327 * 2 --> Complementary 형이어야 합니다.
  저는 흔해빠진 2N3904와 2N3906 조합으로 썼습니다.

  2N3904 개당 40원, 2N3906 개당 40원(두 종류다 최소 10개씩 사야합니다.) - 800원

2. 2.2KΩ * 2 -->1/4W 개당 5원 최소 10개 사야합니다. - 50원

3. 4.7Ω * 4 -->1/4W 개당 5원 최소 10개 사야합니다. - 50원

4. IRF540(IC) * 4 개당 700원, 150W이하는 2개만 있으면 됩니다.

  그리고 이 제품보다는 100원씩 싸고 FET on시에 Drain과 Source간의 저항 값인 Rdson이 더 작고, 전류, 전력이 훨씬 더 큰 IRFZ44N을 권장합니다. - 1000원

5. 100nF(0.1uF, 또는 104) * 2 --> 세라믹 콘덴서, 전해 콘덴서는 안되고 터져 버립니다.

  개당 25원 최소 10개 사야합니다. - 250원

6. 56Ω 4W *2 --> 요놈은 200W 정도에선 열이 좀 나니 4W는 돼야...5W짜리 개당 80원 - 160원

7. 10000uF *1 --> 전해 콘덴서 (저는 깜박 안달았는데, 전력이 큰경우는 오히려 높이시길 권합니다.) 25V 1000원
8. Power Supply가 PDF File에 있는 종류면 불필요하지만 제것처럼 생긴
놈이면 78T05 1개 + 1Chip용 방열판(저는 78L05 썼는데 따뜻하네요)

  개당 800원 -저는 필요 없어서 안썼습니다.

  파워의 5V SB부분을 살펴보시고 7805가 있으면 필요 없습니다.

9 . Fuse 20A

  휴즈 10A 20mm짜리 개당 60원, 휴즈홀더 20mm짜리 개당 70원 각각 5개씩 사야함 - 650원

10. 절연지 TO-220용 개당 25원씩 4개 사야함 - 100원

11. 절연 부싱 - 파는 곳을 모름. 집에 있는 것 찾아서 씀. 그러나 꼭 필요합니다.

12. 방열판 78T05용 1개 200원

13, IRF540 또는 IRFZ44N용 방열판 - 일단은 원래 전원의 교류 부분에 있던 방열판을 사용합니다. 열때문에 문제가 생기면 추가로 구입하셔야 하는데 큰 것을 구하십시오.

14 만능 기판 80mm * 80 mm 250원, 2개 이상 사야합니다. - 500원

저는 집에 있는 50mm * 50mm 짜리로 만들었습니다.

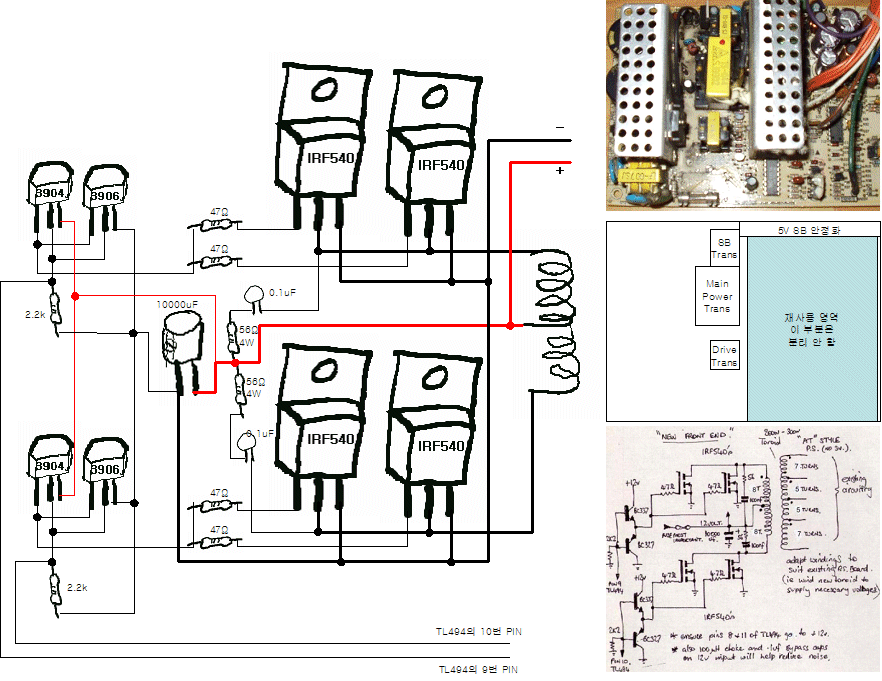

이것이 회로도입니다.



만능 기판에 회로도를 보고 정확히 조립합니다.

원래 출처는 외국 사이트입니다만 저는 www.pc4car.com에서 가져왔습니다.

회로도에는 IRF540을 한 쪽에 두 개씩 모두 네 개를 사용하도록 되어 있습니다.

그러나 200W 미만을 사용할 때에는 한 쪽에 IRF540을 하나씩만 사용해도 용량이 충분합니다.

MOSFET 2개(IRF540)와 저항 2개(4.7ohm)를 생략하므로 작게 만들 수 있습니다.



다음은 www.pc4car.com에서 가져온 실체도입니다.

인터넷에서 모눈 종이를 검색하니까 많이 나오는데 그 모눈 종이 위에 배치도를 그린 다음

부품을 배치해본 다음 조립하면 좋을 것 같습니다.

역시 IRF540과 4.7옴 저항은 한 쪽에 두개씩 그려져 있지만 실제로는 하나씩만 썼습니다.

IRFZ44는 IRFZ44는 FET의 드레인과 소스 간에 걸리는 최대 전압은 60V로 낮지만,

최대 전류는 60A로 IRF540의 28A보다 훨씬 크기때문에 더 안정적일 것 같습니다.

IRF540이나 IRFZ44를 쓰시든지 간에 2번 핀인 드레인이 방열판과 접속하도록 되어있으므로

서로 다른 쪽에 있는 FET 간에 쇼트가 일어나지 않도록 해야 합니다.

같은 쪽에 있는 FET끼리 쇼트되는 것은 상관이 없습니다만,

반대쪽에 있는 것과 소트가 나면 바로 회로는 사망할 것입니다.



방열판과 FET사이에 절연지를 대고,

FET를 방열판에 고정시킬 때에도 부싱을 사용하여 FET와 방열판이 연결되는 일이 없도록 해야 합니다.

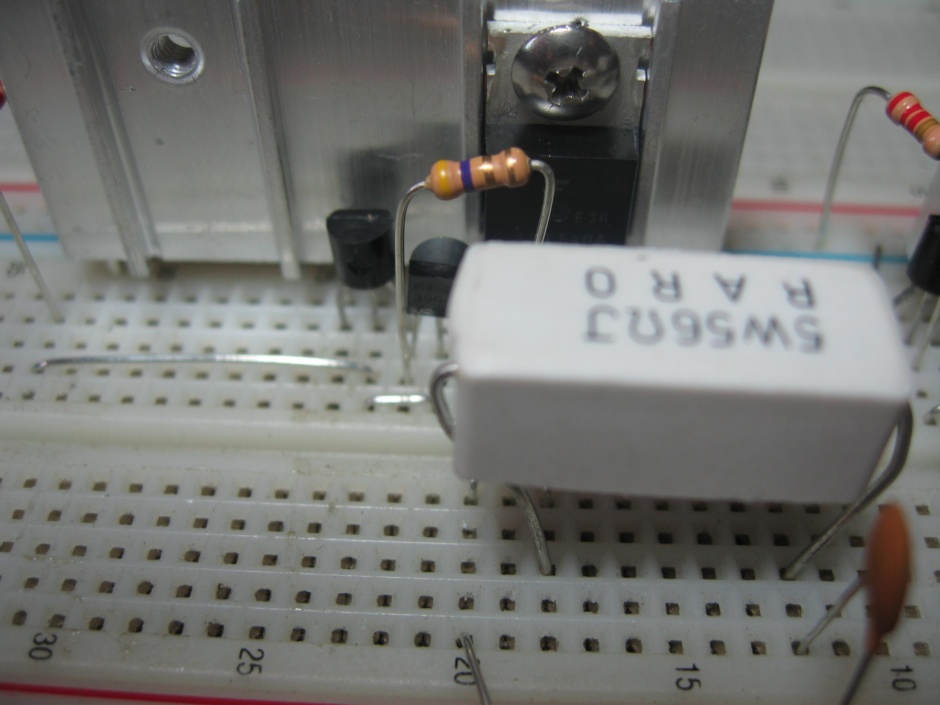

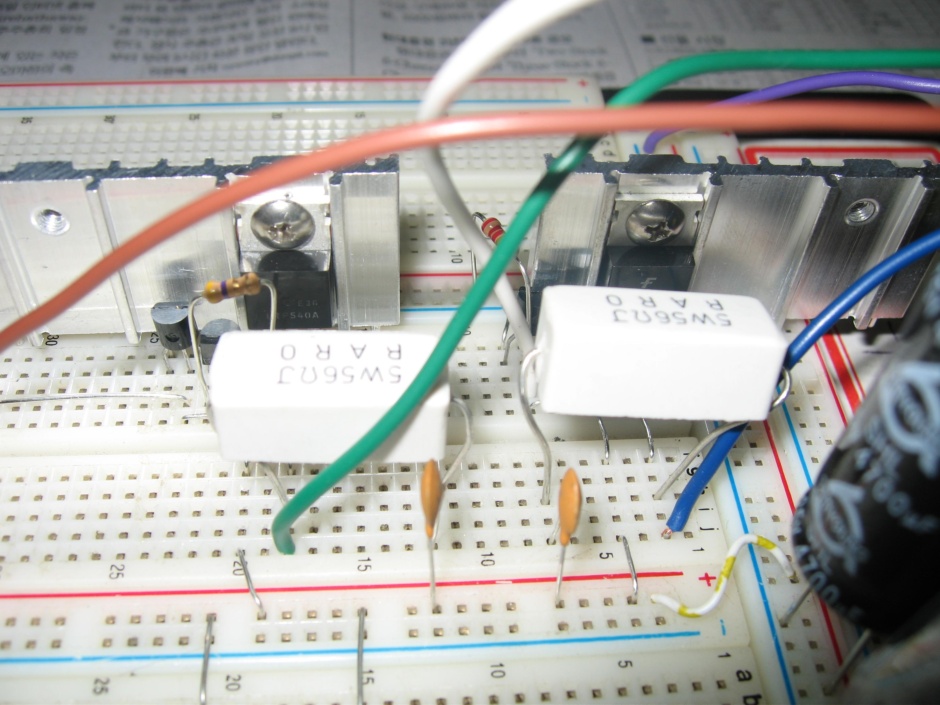

브레드 보드에 만들어 본 사진



두 개의 사진 중 위의 사진은 양쪽 회로를 다 보여 준 것이고,

아래 것은 양 쪽 회로 중에서 왼쪽의 회로만 확대한 것입니다.

방열판은 시험용이라 조그마한 것이 붙어 있습니다만

실제 회로에서는 이 보다 더 큰 방열판을 써야 합니다.

방열판에 붙여 놓은 것이 MOSFET IRF540이고,

그 왼쪽 앞에 TR 두 개가 2N3906과 2N3904입니다.

5W 56옴의 저항과 1/4W의 4.7옴과 2.2k 옴 저항 각각 하나,

세라믹 콘덴서 하나.

한쪽 회로에 이것이 전부 다 입니다.

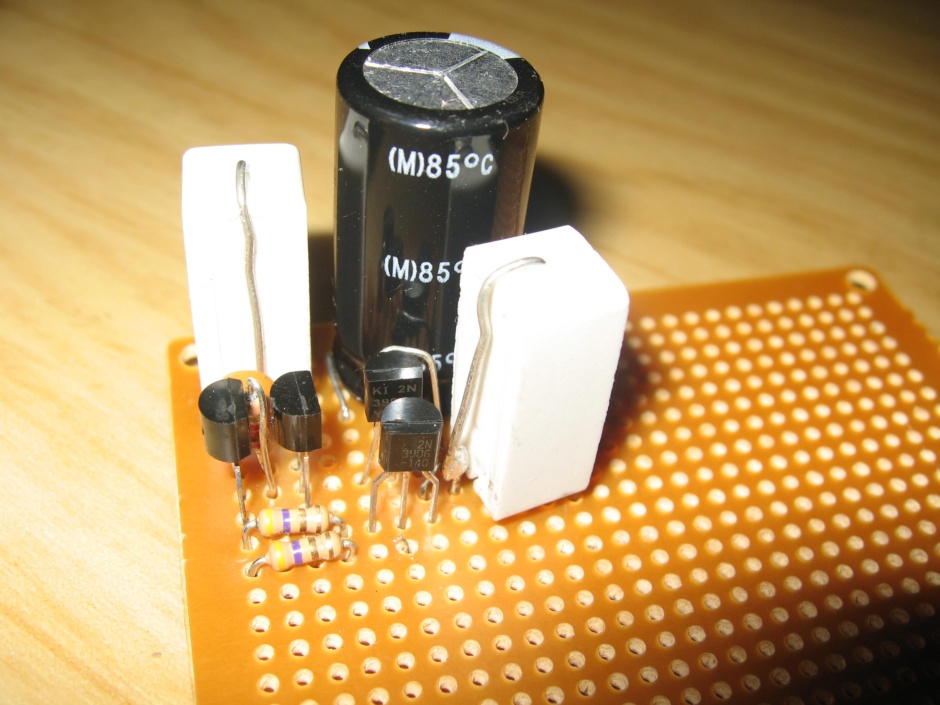

실물 사진입니다.

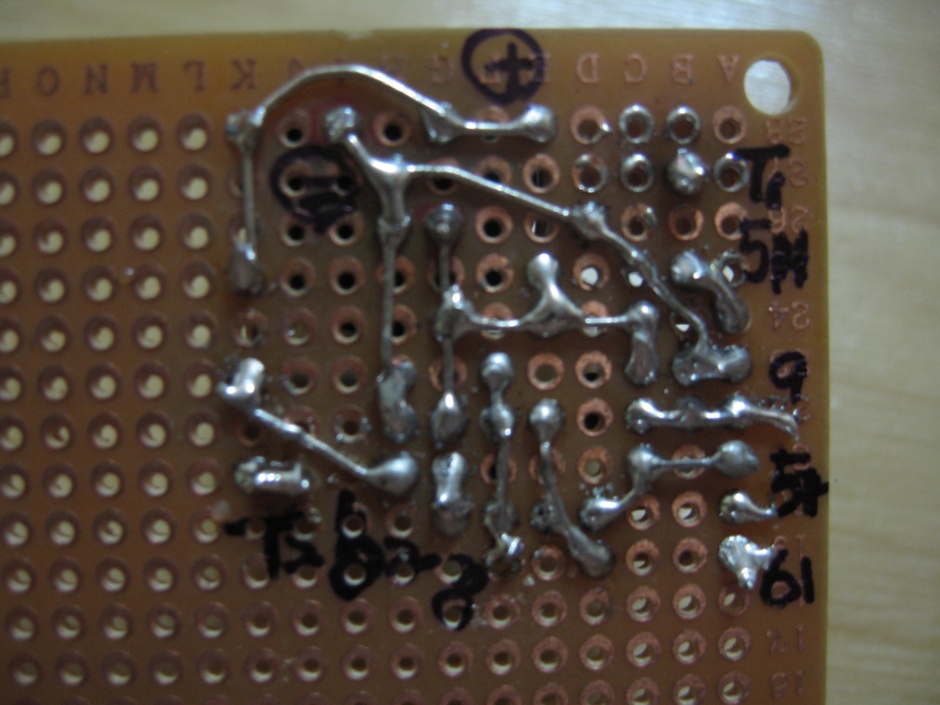

뒷면 사진입니다.
